SSJB-3（BY)型壓蓋式限位伸縮接頭
作者 Admin
瀏覽
發布時間 2011-04-21
名稱：SSJB-3（BY)型壓蓋式限位伸縮接頭
性能特點：
SSJB-3（BY)型壓蓋式限位伸縮接頭是我公司在吸收國外先進技術的基礎上，結合實際需要研制開發的一種新型管道連接器，產品結構設計合理，密封性能可靠；兩端采用承插連接，安裝，拆卸方便。適合連接輸送水、油、氣及顆粒粉狀物的鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等，連接的同時能補償管道的軸向位移及一定量的撓曲和偏心。
SSJB-3（BY)型壓蓋式限位伸縮接頭是我公司在吸收國外先進技術的基礎上，結合實際需要研制開發的一種新型管道連接器，產品結構設計合理，密封性能可靠；兩端采用承插連接，安裝，拆卸方便。適合連接輸送水、油、氣及顆粒粉狀物的鋼管、鑄鐵管、球墨鑄鐵管、PAC管、ABS管等，連接的同時能補償管道的軸向位移及一定量的撓曲和偏心。
SSJB-3（BY)型壓蓋式限位伸縮接頭是在松套伸縮接頭原有基礎上，增設限位裝置，在最大伸縮量處用雙螺母鎖定，這樣就實現管道在允許的伸縮量中可以自由伸縮，一旦超過其最大伸縮量，就起到限位，這樣就就有效的確保管道的安全運行，特別適用于有震動或有一定斜度及在拐彎的管道中的連接。
SSJB-3（BY)型壓蓋式限位伸縮接頭標準（GB/T12465-2002)或BY（GB/T12465-2007)。

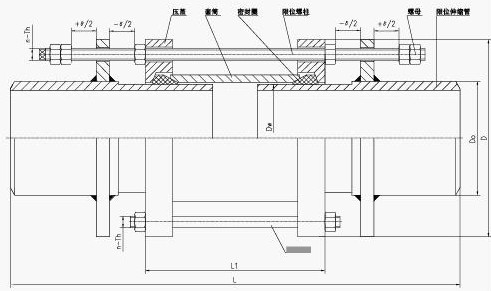

SSJB-3（BY)型壓蓋式限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
SSJB-3（BY)型壓蓋式限位伸縮接頭的優點：伸縮量大，安裝簡單方便，使用壽命長（使用壽命長達10－30年）維修方便。
SSJB-3（BY)型壓蓋式限位伸縮接頭的特點：壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
SSJB-3（BY)型壓蓋式限位伸縮接頭安裝方法：壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，最后用對角法均勻擰緊螺母，調整好防脫螺母即可。
SSJB-3（BY)型壓蓋式限位伸縮接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
SSJB-3（BY)型壓蓋式限位伸縮接頭標準（GB/T12465-2002)或BY（GB/T12465-2007)。
SSJB-3（BY)型壓蓋式限位伸縮接頭是由松套伸縮接頭和兩個限位短管組合而成。壓蓋限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，壓蓋限位伸縮接頭主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
SSJB-3（BY)型壓蓋式限位伸縮接頭的優點：伸縮量大，安裝簡單方便，使用壽命長（使用壽命長達10－30年）維修方便。
SSJB-3（BY)型壓蓋式限位伸縮接頭的特點：壓蓋限位伸縮接頭管道兩邊以焊接的方式連接。
SSJB-3（BY)型壓蓋式限位伸縮接頭安裝方法：壓蓋限位伸縮接頭兩邊均與管道焊接，壓蓋限位伸縮接頭在安裝時松開壓蓋螺母，調整至安裝長度后把兩端的短管與管道焊接，最后用對角法均勻擰緊螺母，調整好防脫螺母即可。
SSJB-3（BY)型壓蓋式限位伸縮接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
SSJB-3（BY)型壓蓋式限位伸縮接頭材料表
|
序號
|
名稱
|
數量
|
材料
|
|
1
|
壓蓋
|
2
|
QT400-15、Q235A、ZG230-450、20
|
|
2
|
套筒
|
1
|
Q235A、20、16Mn
|
|
3
|
密封圈
|
2
|
NBR
|
|
4
|
限位短管
|
2
|
Q235A、20、16Mn
|
|
5
|
螺母
|
Tn
|
Q235A、35、1Cr18Ni9Ti
|
|
6
|
長螺母
|
n
|
Q235A、35、1Cr18Ni9Ti
|
|
7
|
螺柱
|
n
|
Q235A、35、1Cr18Ni9Ti
|
