名稱：端面全密封橡膠接頭(加固可調節型) 產品性能介紹：
端面全密封橡膠接頭有兩種：KXT(JGD)-DM-B（加固可調節型）、KXT(JGD)-DM-A(加強型）。由于端面全密封橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
端面全密封橡膠接頭該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等優點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。
端面全密封橡膠接頭特點：內部致密度高、能承受較高壓力、彈性變形效果好。
端面全密封橡膠接頭優點：減震、降噪、輕巧、無毒。
端面全密封橡膠接頭用途：與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
端面全密封橡膠接頭適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸氣和顆粒粉狀。
端面全密封橡膠接頭技術條件 項目/型號 (DN50～300) (DN350～800) (DN900～3000) 備注 工作壓力MPa 0.6/1.0/1.6/2.0/2.5 0.6/1.0/1.6 0.6/1.0 A、如介質油、酸堿物質 爆破壓力MPa ＜1.8 ＜1.5 ＜1.2 真空度KPa 86.7 53.3 49.5 適用溫度℃ -20-+115(特殊可達-30～+250) 適用介質 空氣、壓縮空氣.水、海水、熱水、油、酸堿
B、工作溫度有特殊要求
c、也可來函來圖訂制
D、訂貨時須說明
注：主要零件材料同JGD-A型

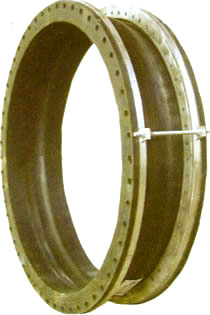

JGD-DM-B(加固可調節型)
通徑 長度 軸向位移 徑向位移 偏轉位移 A型 B型 A型 B型 A型 B型 mm 寸 伸長 壓縮 伸長 壓縮 32 1.25″ 90 6 10 - - 9 - ±7.5° - 40 1.5″ 95 7 10 - - 9 - ±7.5° - 50 2″ 105 7 10 - - 10 - ±7.5° - 65 2.5″ 115 7 13 - - 1l - ±7.5° - 80 3″ 135 8 15 - - 12 - ±7.5° - 100 4″ 150 10 19 - - 13 - ±7.5° - 125 5″ 165 12 19 - - 13 - ±7.5° - 150 6″ 180 12 20 - - 14 - ±7.5° - 200 8″ 210 16 25 30 35 22 25 ±7.5° ±10° 250 10″ 230 16 25 30 40 22 25 ±7.5° ±12° 300 12″ 245 16 25 30 40 22 25 ±7.5° ±12° 350 14″ 255 16 25 35 45 22 30 ±7.5° ±12° 400 16″ 255 16 25 35 45 22 30 ±7.5° ±12° 450 18″ 255 16 25 36 47 22 30 ±7.5° ±12° 500 20″ 255 16 25 36 48 22 30 ±7.5° ±12° 600 24″ 260 16 25 40 50 22 33 ±7.5° ±12° 700 28″ 260 16 25 40 55 22 33 ±7.5° ±12° 750 30″ 260 - - 40 55 - 33 ±7.5° ±12° 800 32″ 260 16 25 45 55 22 35 ±7.5° ±12° 900 36″ 260 16 25 45 55 22 35 ±7.5° ±12° 1000 40″ 260 16 - 45 60 22 35 ±7.5° ±12° 1100 44″ 300 - - 45 60 - 35 ±7.5° ±12° 1200 48″ 300 16 25 50 60 24 38 ±7.5° ±10° 1300 52″ 300 - - 50 60 - 38 ±7.5° ±lO。 1400 56″ 350 18 25 50 70 24 40 ±7.5° ±10° 1500 60″ 350 - - 60 70 - 40 ±7.5° ±10° 1600 64″ 350 18 25 60 70 24 46 ±7.5° ±10° 1800 72″ 400 18 25 60 75 24 48 ±7.5° ±10° 2000 80″ 450 18 25 70 75 25 50 ±7.5° ±10° 2200 88″ 500 18 25 70 80 25 60 ±7.5° ±l()。 2400 96″ 500 18 25 80 80 25 60 ±7.5° ±lO。 - - - 20 28 85 80 - 60 - ±10° - - - 25 30 - - - - - - - - - 25 30 - - - - - -

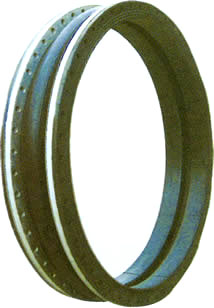

JGD-DM-A(加強型)
端面全密封橡膠接頭通徑、長度、位移參數表
mm
