名稱：端面全密封可曲撓橡膠接頭(加強型)
產品介紹：
端面全密封可曲撓橡膠接頭有兩種：KXT(JGD)-DM-A(加強型）、KXT(JGD)-DM-B（加固可調節型）。由于端面全密封可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
端面全密封可曲撓橡膠接頭該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等優點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。
端面全密封可曲撓橡膠接頭特點：內部致密度高、能承受較高壓力、彈性變形效果好。
端面全密封可曲撓橡膠接頭優點：減震、降噪、輕巧、無毒。
端面全密封可曲撓橡膠接頭用途：與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
端面全密封可曲撓橡膠接頭適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸氣和顆粒粉狀。
端面全密封可曲撓橡膠接頭技術條件 項目/型號 (DN50～300) (DN350～800) (DN900～3000) 備注 工作壓力MPa 0.6/1.0/1.6/2.0/2.5 0.6/1.0/1.6 0.6/1.0 A、如介質油、酸堿物質 爆破壓力MPa ＜1.8 ＜1.5 ＜1.2 真空度KPa 86.7 53.3 49.5 適用溫度℃ -20-+115(特殊可達-30～+250) 適用介質 空氣、壓縮空氣.水、海水、熱水、油、酸堿
B、工作溫度有特殊要求
c、也可來函來圖訂制
D、訂貨時須說明
注：主要零件材料同JGD-A型

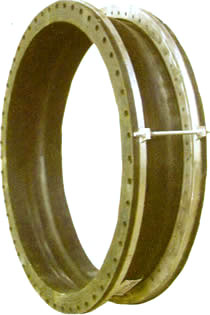

JGD-DM-A(加強型)

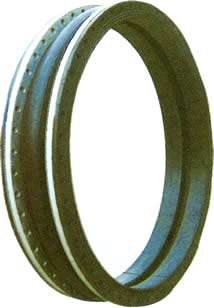

JGD-DM-B(加固可調節型)
端面全密封可曲撓橡膠接頭通徑、長度、位移參數表
|
通徑 |
長度 |
軸向位移 |
徑向位移 |
偏轉位移 |
||||||
|
A型 |
B型 |
A型 |
B型 |
A型 |
B型 |
|||||
|
mm |
寸 |
伸長 |
壓縮 |
伸長 |
壓縮 |
|||||
|
32 |
1.25″ |
90 |
6 |
10 |
- |
- |
9 |
- |
±7.5° |
- |
|
40 |
1.5″ |
95 |
7 |
10 |
- |
- |
9 |
- |
±7.5° |
- |
|
50 |
2″ |
105 |
7 |
10 |
- |
- |
10 |
- |
±7.5° |
- |
|
65 |
2.5″ |
115 |
7 |
13 |
- |
- |
1l |
- |
±7.5° |
- |
|
80 |
3″ |
135 |
8 |
15 |
- |
- |
12 |
- |
±7.5° |
- |
|
100 |
4″ |
150 |
10 |
19 |
- |
- |
13 |
- |
±7.5° |
- |
|
125 |
5″ |
165 |
12 |
19 |
- |
- |
13 |
- |
±7.5° |
- |
|
150 |
6″ |
180 |
12 |
20 |
- |
- |
14 |
- |
±7.5° |
- |
|
200 |
8″ |
210 |
16 |
25 |
30 |
35 |
22 |
25 |
±7.5° |
±10° |
|
250 |
10″ |
230 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
|
300 |
12″ |
245 |
16 |
25 |
30 |
40 |
22 |
25 |
±7.5° |
±12° |
|
350 |
14″ |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
|
400 |
16″ |
255 |
16 |
25 |
35 |
45 |
22 |
30 |
±7.5° |
±12° |
|
450 |
18″ |
255 |
16 |
25 |
36 |
47 |
22 |
30 |
±7.5° |
±12° |
|
500 |
20″ |
255 |
16 |
25 |
36 |
48 |
22 |
30 |
±7.5° |
±12° |
|
600 |
24″ |
260 |
16 |
25 |
40 |
50 |
22 |
33 |
±7.5° |
±12° |
|
700 |
28″ |
260 |
16 |
25 |
40 |
55 |
22 |
33 |
±7.5° |
±12° |
|
750 |
30″ |
260 |
- |
- |
40 |
55 |
- |
33 |
±7.5° |
±12° |
|
800 |
32″ |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
|
900 |
36″ |
260 |
16 |
25 |
45 |
55 |
22 |
35 |
±7.5° |
±12° |
|
1000 |
40″ |
260 |
16 |
- |
45 |
60 |
22 |
35 |
±7.5° |
±12° |
|
1100 |
44″ |
300 |
- |
- |
45 |
60 |
- |
35 |
±7.5° |
±12° |
|
1200 |
48″ |
300 |
16 |
25 |
50 |
60 |
24 |
38 |
±7.5° |
±10° |
|
1300 |
52″ |
300 |
- |
- |
50 |
60 |
- |
38 |
±7.5° |
±lO。 |
|
1400 |
56″ |
350 |
18 |
25 |
50 |
70 |
24 |
40 |
±7.5° |
±10° |
|
1500 |
60″ |
350 |
- |
- |
60 |
70 |
- |
40 |
±7.5° |
±10° |
|
1600 |
64″ |
350 |
18 |
25 |
60 |
70 |
24 |
46 |
±7.5° |
±10° |
|
1800 |
72″ |
400 |
18 |
25 |
60 |
75 |
24 |
48 |
±7.5° |
±10° |
|
2000 |
80″ |
450 |
18 |
25 |
70 |
75 |
25 |
50 |
±7.5° |
±10° |
|
2200 |
88″ |
500 |
18 |
25 |
70 |
80 |
25 |
60 |
±7.5° |
±l()。 |
|
2400 |
96″ |
500 |
18 |
25 |
80 |
80 |
25 |
60 |
±7.5° |
±lO。 |
|
- |
- |
- |
20 |
28 |
85 |
80 |
- |
60 |
- |
±10° |
|
- |
- |
- |
25 |
30 |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
25 |
30 |
- |
- |
- |
- |
- |
- |
