雙法蘭松套限位伸縮接頭應用范圍
雙法蘭松套限位伸縮接頭適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
雙法蘭松套限位伸縮接頭功能介紹
雙法蘭松套限位伸縮接頭型號VSSJA一2或B2F型，管道兩邊法蘭的連接方式，安裝在管道上可以和閥門連接，既補償了管道的伸縮量又對閥門的維修提供了方便。

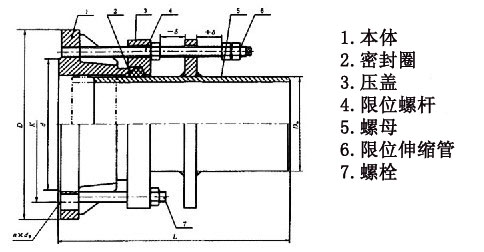

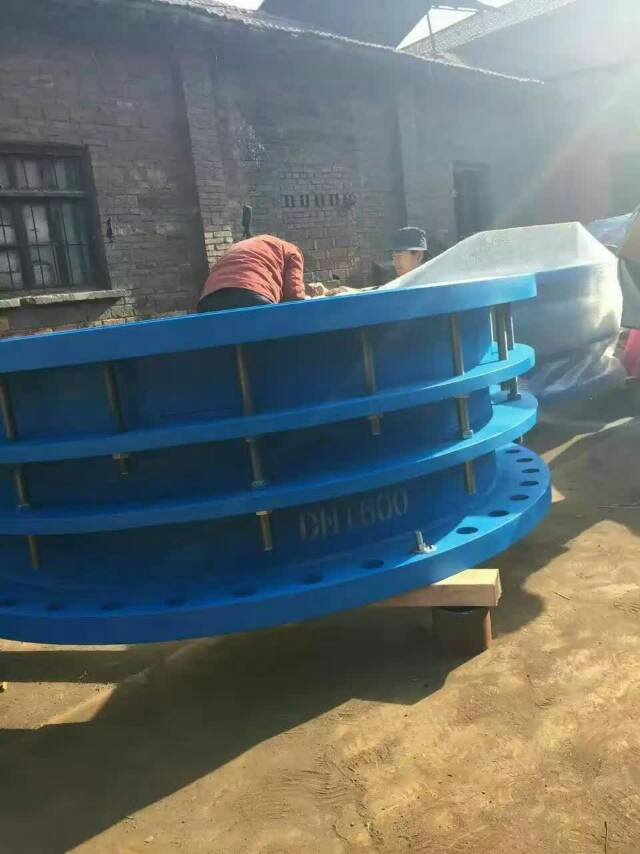

雙法蘭松套限位伸縮接頭是由松套伸縮接頭和一個法蘭限位短管組合而成。雙法蘭松套限位伸縮接頭能防止管道因超量位移導致補償接頭的泄漏和損壞，主要用于在允許位移范圍內吸收軸向位移和承受軸向壓力推力的管道松套連接。
雙法蘭松套限位伸縮接頭優點：伸縮量大、安裝方便快捷。
雙法蘭松套限位伸縮接頭特點：適用于兩端法蘭連接的管道上面。
雙法蘭松套限位伸縮接頭安裝簡要說明：
B2F型雙法蘭松套限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的安全運行。
法蘭松套限位伸縮接頭基本尺寸(PN0.6 1.0MPa)
| 公稱尺寸 DN | 管子外徑DW | 外形尺寸 | 伸縮量δ | 法蘭連接尺寸 | ||||||||
| DW | D0 | L | L2 | L1 | 0.6Mpa | 1.OMpa | ||||||
| D | K | n-do | D | K | n-do | |||||||
| 65 | 76 | 76 | 340 | 340 | 105 | ±25 | 160 | 130 | 4-￠14 | 185 | 145 | 4-￠18 |
| 80 | 89 | 89 | 190 | 150 | 4-￠18 | 200 | 160 | 8-￠18 | ||||
| 100 | 108 | 108 | 21O | 170 | 220 | 180 | ||||||
| 114 | 114 | |||||||||||
| 125 | 133 | 133 | 240 | 200 | 8-￠18 | 250 | 210 | |||||
| 140 | 140 | |||||||||||
| 150 | 159 | 159 | 265 | 255 | 285 | 240 | 8-￠23 | |||||
| 168 | 168 | |||||||||||
| 200 | 219 | 219 | 320 | 280 | 340 | 295 | ||||||
| 250 | 273 | 273 | 375 | 335 | 12-￠18 | 395 | 350 | 12-￠23 | ||||
| 300 | 325 | 325 | 350 | 370 | 130 | ±32.5 | 440 | 395 | 12-￠23 | 445 | 400 | 16-￠22 |
| 350 | 377 | 377 | 490 | 445 | 505 | 460 | 16-￠26 | |||||
| 400 | 426 | 426 | 540 | 495 | 16-￠23 | 565 | 515 | 20-￠26 | ||||
| 450 | 480 | 480 | 595 | 550 | 615 | 565 | ||||||
| 500 | 530 | 530 | 645 | 600 | 20-￠23 | 670 | 620 | 20-￠30 | ||||
| 600 | 630 | 630 | 755 | 705 | 20-￠27 | 780 | 725 | 24-￠30 | ||||
| 700 | 720 | 720 | 860 | 810 | 24-￠27 | 895 | 840 | 24-￠33 | ||||
| 800 | 820 | 820 | 590 | 600 | 220 | ±65 | 975 | 920 | 24-￠30 | 1015 | 950 | 28-￠33 |
| 900 | 920 | 920 | 1075 | 1020 | 1115 | 1015 | 28-￠36 | |||||
| 1000 | 1020 | 1020 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | ||||
| 1200 | 1220 | 1220 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠40 | ||||
| 1400 | 1420 | 1424 | 640 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | |||
| 1600 | 1620 | 1624 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | ||||
| 1800 | 1820 | 1824 | 2045 | 1970 | 44-￠39 | 2115 | 2020 | 44-￠48 | ||||
| 2000 | 2020 | 2026 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | ||||
| 2200 | 2220 | 2226 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | ||||
| 2400 | 2420 | 2426 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | ||||
| 2600 | 2620 | 2626 | 600 | 710 | 240 | ±75 | 2905 | 2810 | 60-￠48 | 2960 | 2850 | 60-￠56 |
| 2800 | 2820 | 2826 | 3115 | 3020 | 64-￠48 | 3180 | 3070 | 64-￠56 | ||||
| 3000 | 3020 | 3026 | 3315 | 3220 | 68-￠48 | 3405 | 3290 | 68-￠60 | ||||
| 3200 | 3220 | 3230 | 3525 | 3430 | 72-￠48 | - | - | - | ||||
| 3400 | 3420 | 3432 | 3735 | 3640 | 76-￠48 | - | - | - | ||||
| 3600 | 3620 | 3632 | 3970 | 3860 | 80-￠56 | - | - | - | ||||
VSSJA-1/BF VSSJA-2/B2F法蘭松套限位伸縮接頭基本尺寸(PN1.6 2.5Mpa)
| 公稱尺寸DN | 管子外徑DW | 外形尺寸 | 伸縮量δ | 法蘭連接尺寸 | ||||||||
| Dw | do | L | L2 | L1 | 1.6Mpa | 2.5Mpa | ||||||
| D | K | n-do | D | K | n-d0 | |||||||
| 65 | 76 | 76 | 340 | 340 | 105 | ±25 | 185 | 145 | 4-￠14 | 185 | 145 | 8-￠18 |
| 80 | 89 | 89 | 200 | 160 | 8-￠18 | 200 | 160 | |||||
| 100 | 108 | 108 | 220 | 180 | 235 | 190 | 8-￠22 | |||||
| 114 | 114 | |||||||||||
| 125 | 133 | 133 | 250 | 210 | 270 | 220 | 8-￠26 | |||||
| 140 | 140 | |||||||||||
| 150 | 159 | 159 | 285 | 240 | 8-￠22 | 300 | 250 | |||||
| 168 | 168 | |||||||||||
| 200 | 219 | 219 | 340 | 295 | 12-￠22 | 360 | 31O | 12-￠26 | ||||
| 250 | 273 | 273 | 405 | 355 | 12-￠26 | 425 | 370 | 12-￠30 | ||||
| 300 | 325 | 325 | 350 | 370 | 130 | ±32.5 | 460 | 410 | 485 | 430 | 16-￠30 | |
| 350 | 377 | 377 | 520 | 470 | 16-￠26 | 555 | 490 | 16-￠33 | ||||
| 400 | 426 | 426 | 580 | 525 | 16-￠30 | 620 | 550 | 16-￠36 | ||||
| 450 | 480 | 480 | 640 | 585 | 20-￠30 | 670 | 600 | 20-￠36 | ||||
| 500 | 530 | 530 | 715 | 650 | 20-￠33 | 730 | 660 | |||||
| 600 | 630 | 630 | 840 | 770 | 20-￠36 | 845 | 770 | 20-￠39 | ||||
| 700 | 720 | 720 | 910 | 840 | 24-￠36 | 960 | 875 | 24-￠42 | ||||
| 800 | 820 | 820 | 590 | 600 | 220 | ±65 | 1025 | 950 | 24-￠39 | 1085 | 990 | 24-￠48 |
| 900 | 920 | 920 | 1125 | 1050 | 28-￠39 | 1185 | 1090 | 28-￠48 | ||||
| 1000 | 1020 | 1020 | 1255 | 1170 | 28-￠42 | 1320 | 121O | 24-￠56 | ||||
| 1200 | 1220 | 1220 | 1485 | 1390 | 32-￠48 | 1530 | 1420 | 32-￠56 | ||||
| 1400 | 1420 | 1424 | 640 | 1685 | 1590 | 36-￠48 | 1755 | 1640 | 36-￠62 | |||
| 1600 | 1620 | 1624 | 1930 | 1820 | 40-￠56 | 1975 | 1860 | 40-￠62 | ||||
| 1800 | 1820 | 1824 | 2130 | 2020 | 44-￠56 | 2195 | 2070 | 44-￠70 | ||||
| 2000 | 2020 | 2026 | 2345 | 2230 | 48-￠62 | 2425 | 2300 | 48-￠70 | ||||
