套筒式補償器又稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
一、結構特點：
套筒式補償器又稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
適用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。
套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
套筒式補償器的使用壽命大，疲勞壽命與管道相當。滑動表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。
套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從它哪一端流入，兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

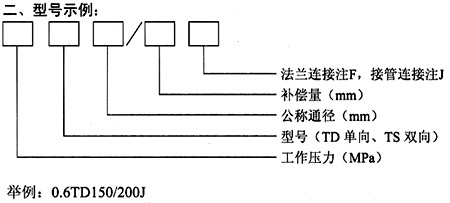

表示：公稱直徑150mm、工作壓力0.6MPa，軸向補償量200mm，接管連接的單向套筒式補償器。
三、套筒式補償器技術參數

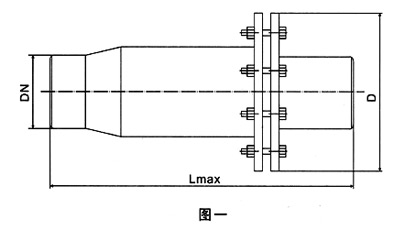

1、TD型單向補償器技術參數見表1，結構型式見圖一

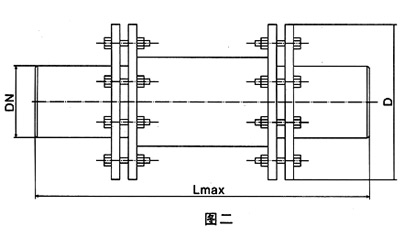

2、TS型雙向補償器技術參數見表2，結構型式見圖二

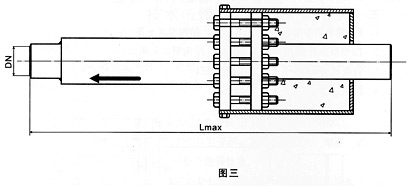

3、直埋式套筒補償器結構型式見圖三

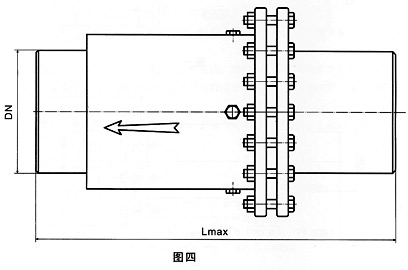

4、注填式套筒補償器見圖四
