對夾式伸縮蝶閥參數
產品型號：D343H-10C/16C
產品口徑：DN50-1200
適用介質：水，蒸氣，油品及酸類腐蝕性介質等。
適用壓力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa
適用溫度：碳鋼：-30至425度之間、不銹鋼：-40度至600度之間
驅動方式：手柄、蝸輪、氣動、電動。
安裝方式：立式安裝或臥式安裝
對夾式伸縮蝶閥概述
本公司根據三維偏心原理生產的全金屬硬密封蝶閥及雙向硬密封蝶閥是一種新型的長壽命節能型產品，具有抗腐蝕。抗磨損、耐高溫、耐高壓、低扭矩等優良特性,可廣泛使用于≤600度(視材質)冶金、電力、石油、化工、煤氣及高溫蒸氣等給排水介質管道上作截止和調節流量用。
主要特點
1、結構獨特，操作靈活、方便、省力。
2、密封可靠，無論高壓低壓、高溫低溫都具有良好的密封性能J零泄漏。
3、具有良好的流量調節特性。
4、獨特的三維偏心設計,極低的磨擦阻力并具有越關越緊的功能使用壽命長。
蝶閥所用材質
閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
閥座密封圈 不銹鋼、多層次、聚內脂、抗磨材料
閥桿 2Cr13, 1Crl3不銹鋼、鉻鉬鋼
填料 柔性石墨
蝶閥采用標準
設計標準:GB/T12238-1989
法蘭標準:GB/T9113.1-2000:GB/T9113 .2一2000:GB/T9115.1-2000:GB/T9115.2-2000
結構長度:GB/T12221一1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

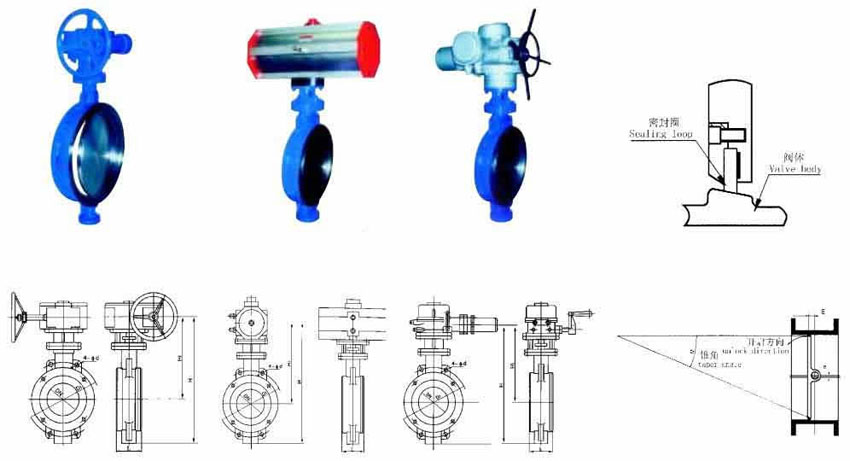

對夾式伸縮蝶閥結構示意圖：
公稱通徑DN | 外形尺寸 | 連接尺寸 | |||||||||||||
L | H | D373H | D673H | D973H | PN0.6MPa | PN1.0MPa | |||||||||
H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | |||
50 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 |
65 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 550 | 250 | 255 | 130 | 4-14 | 145 | 4-18 |
80 | 49 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-14 | 160 | 8-18 |
100 | 56 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 |
125 | 64 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 |
150 | 70 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 | 225 | 8-18 | 240 | 8-22 |
200 | 71 | 208 | 605 | 270 | 280 | 850 | 250 | 170 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 |
250 | 76 | 243 | 680 | 270 | 280 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 |
300 | 83 | 283 | 800 | 380 | 420 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 |
350 | 92 | 310 | 835 | 380 | 420 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 |
400 | 102 | 340 | 915 | 450 | 470 | 1190 | 450 | 220 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-26 |
450 | 114 | 380 | 960 | 480 | 490 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 |
500 | 127 | 410 | 1020 | 480 | 490 | 1295 | 650 | 280 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 |
600 | 154 | 470 | 1225 | 480 | 490 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 |
700 | 165 | 550 | 1355 | 640 | 660 | 1585 | 850 | 380 | 1844 | 656 | 810 | 810 | 24-26 | 840 | 24-30 |
800 | 190 | 640 | 1470 | 640 | 660 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 920 | 24-30 | 950 | 24-33 |
900 | 203 | 710 | 1545 | 750 | 860 | 1865 | 1250 | 380 | 2255 | 785 | 863 | 1020 | 24-30 | 1050 | 28-30 |
1000 | 216 | 770 | 1795 | 850 | 900 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1120 | 28-30 | 1160 | 28-36 |
1200 | 254 | 890 | 1965 | 850 | 900 | 1250 | 380 | 2640 | 785 | 863 | 1340 | 32-33 | 1380 | 32-39 | |
